今天有客户看了一篇关于PVC电缆料的无卤阻燃配方的文章，问配方中可以做到氧指数多少，我说这是两个不同概念，现在从定义、测试逻辑和实际意义三个方面展开详细讲解一下。
一、UL94V0级与氧指数之间的不同和联系
1、 核心定义不同
UL94 V-0：这是一个关于灭火速度的等级。它通过垂直燃烧测试，模拟材料遇到明火后的自熄能力。达到V-0意味着：每根样品在移开火焰后10秒内自熄，且无燃烧滴落物引燃下方棉花。

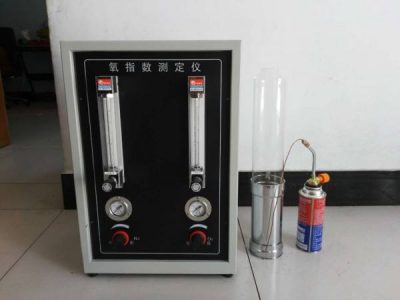

氧指数：这是一个关于维持燃烧的指标。它测试的是材料在氮氧混合气中维持燃烧所需的最低氧气浓度。比如LOI为32，意味着氧气浓度低于32%时材料就无法燃烧；空气中氧浓度约21%，所以LOI>21通常表示材料在空气中具有自熄性。
2、两者没有直接的换算公式
无法反向推导：不能说“V-0对应氧指数一定是32”。UL94 V-0是工程级的通过性测试（合格/不合格），而氧指数是数据指标。有时氧指数很高（如35）的材料，因滴落严重可能连V-2都过不了。
测试维度不同：V-0会考察滴落行为（是否引燃棉花），而氧指数只看燃烧时间，不考虑滴落。
3、它们之间确实存在经验性联系
虽然不能直接换算，但对于大多数材料来说，要达到V-0，氧指数通常需要达到一定的数值：
通常LOI在28-30以上，材料才有可能通过V-0。
但必须通过实际的UL94垂直燃烧测试来最终确认。
二、以下是几种不同材料体系的具体案例：
1、通用塑料与工程塑料
这是改性塑料中最常见的案例。为了达到V-0等级，通常需要将原本易燃的基础树脂（如ABS、PP）的氧指数提升到一定阈值以上。
阻燃ABS：未阻燃的ABS树脂氧指数仅为18.3% 左右，属于易燃材料。通过添加溴系阻燃剂（如四溴双酚A）或采用溴-锑协同体系，材料的氧指数可提升至25%以上，同时可通过UL94 V-0级认证。对于ABS的溴锑阻燃体系，其氧指数通常可以达到28%-32% 的范围，从而实现V-0级别。
聚丙烯/乙烯-醋酸乙烯酯共聚物（PP/EVA）电缆料：在无卤阻燃配方（如膨胀型阻燃剂）中，当氧指数提高到34.5% 时，其燃烧等级可以达到UL94 V-0级。
聚砜（PSU）与脲甲醛树脂（UF）：这两种材料本身阻燃性较好。数据显示，聚砜的氧指数约为30%，可达到V-0级；而脲甲醛树脂的氧指数约为35%，同样达到V-0级。
2、高性能热固性树脂
这类材料通过分子结构设计（本征阻燃）或添加高效阻燃剂，往往能实现更高的氧指数。
环氧树脂：
含磷改性：在环氧树脂中添加仅3% 的含磷苯并噁嗪树脂，氧指数可提高到28.0%，并达到V-0级别；当添加量达到5% 时，氧指数可提升至32.8%。
本征阻燃（淀粉基）：利用生物基原料合成的环氧树脂，通过形成致密炭层，其氧指数可以达到34.5%，并顺利通过V-0评级。
纤维增强复合：在苎麻纤维增强的环氧复合材料中，通过添加10% 的磷-氮-硼系阻燃剂进行表面处理，复合材料的氧指数从易燃的23.0% 提升至32.6%，阻燃等级从“无评级”直接提升至V-0级。
不饱和聚酯树脂（UPR）：在树脂中添加膨胀型阻燃剂（如聚磷酸铵/季戊四醇/三聚氰胺）并复配叶蜡石，当添加量达到40%时，氧指数可高达36.4%，同时达到UL94 V-0级。
3、极高阻燃性材料
有些材料本身就具备极高的阻燃性能，其氧指数远超V-0的常规要求。
未增塑聚氯乙烯（PVC） ：由于含有氯元素，其氧指数可达43%，属于不燃材料，阻燃等级为V-0。
聚四氟乙烯（PTFE） ：以其极高的化学惰性和氟元素含量，氧指数高达90%，同样达到V-0级。
三、总结
这些数据可以说明：对于大多数普通塑料，要实现UL94 V-0，通常需要将氧指数提升到28%至35%之间。 但反过来讲，氧指数高只是必要条件，而非充分条件。例如，有些材料氧指数很高但滴落严重，仍然无法通过V-0。虽然V-0和氧指数是不同维度的测试，但在实际材料中，达到V-0等级确实对应着一个特定的氧指数范围。
微信客服
